测量原理:

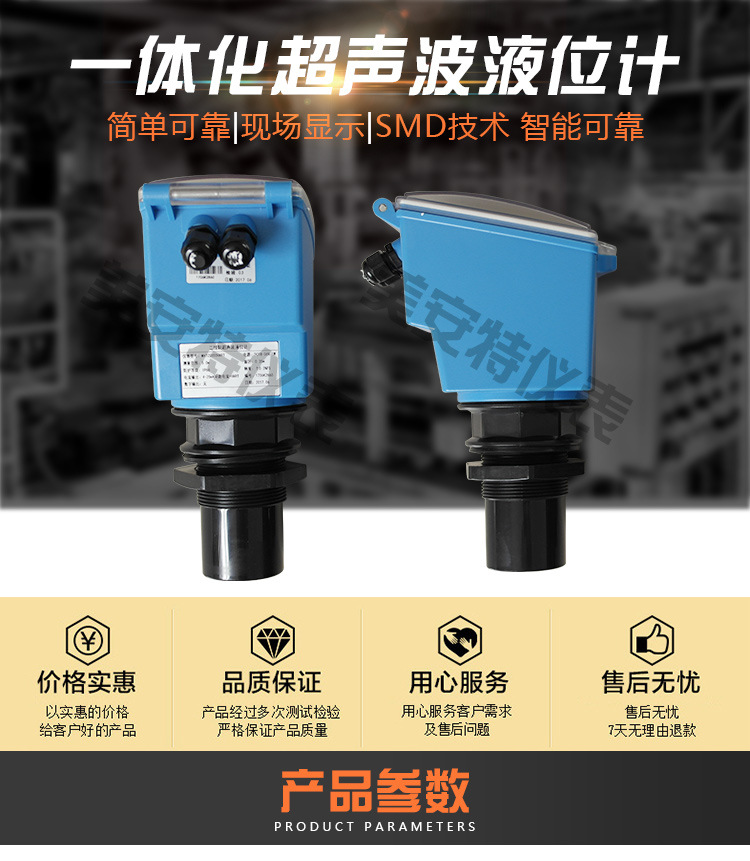

超声波液位计垂直安装在液体的表面，它向液面发出一个超声波脉冲，经过一段时间，超声波液位计的传感器接收到从液面反射回的信号，信号经过变送器电路的选择和处理，根据超声波液位计发出和接收超声波的时间差，计算出液面到传感器的距离。由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术，超声波物位计可以应用于各种复杂工况。一体式超声波液位计是指探头与外壳组合在一起的超声波液位计。



应用场合:

 一体式超声波液位计广泛用于罐体、水池、水库的液位和体积测量，也可用于明渠的流量测量。在实际使用中，很多界面无法接触，如：对测量设备产品有腐蚀（酸、碱）、对测量设备有污染的场合（下水道），或在测量装置上产生粘附物的物质（粘合剂）。由于一体式超声波液位计测量技术基于非接触的超声波原理，所以一体式超声波液位计适合于那些无法用物理方式接触的液体及料位位置。



技术参数:

量程 4m、6m、8m、10m、15m、25m

传感器材质 PP、PVDF、PTFE、不锈钢(DIN1. 4571, AISI SS316Ti)

发射角 5°～ 7°

外壳材质 塑料：PBT玻璃纤维，阻燃剂（DuPont¨）铝制：防尘涂层

工作温度 PP，PVDF，PTFE型：-30℃～+90℃ ；不锈钢型：-30℃～+100℃（可承受CIP 120℃可耐2小时清洁）

环境温度 -30℃～+60℃ （配SA-100编程器），-25℃～+60℃并避免阳光直射

压力（绝对） 0.5～3bar(0.05～0.3MPa) 不锈钢0.9～1.1bar (0.09～0.11MPa)

密封条材料 PP型：EPDM；其它型号：FKM(VIton)

防护等级 传感器：IP68（可浸入水中）；外壳：IP67(NEMA6)

供电/功耗 高压型：85～255VAC/6VA；低压型：10.5～40VDC/3.6W，10.5～28VA/4VA

准确度 ±(0.2%测量距离，+0.05%量程)

分辨率 测量距离：<2m: 1mm，2～5m: 2mm，5～10m: 5mm； >10m: 10mm

输 出 模拟输出：4～20mA,600 Ohm

触点输出：250VAC，3A

计算机：RS485（可选）

HART（可选）

显示（SAP-100）: 6位，图形，用户LCD

电气连接 2×Pg16或2～1/2”NPT；导线截面：0.5～2.5mm2

电气防护 铝外壳：Class I，塑料外壳：Class II。
